WSD-HEG-60互感器现场校验仪

一 、概述

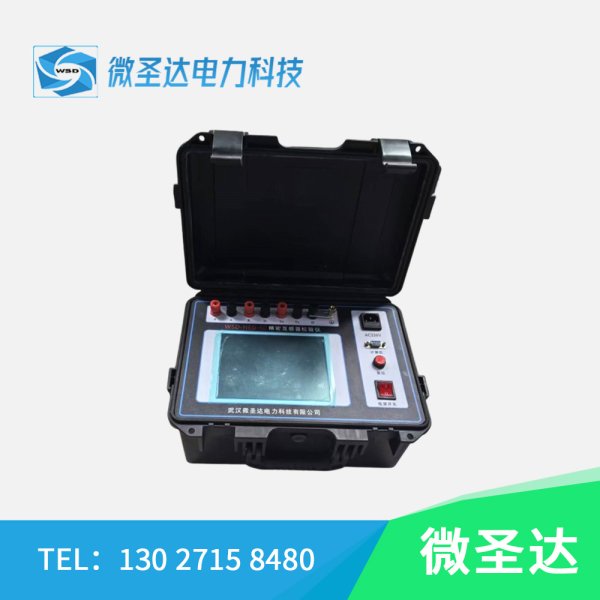

WSD-HEG-60互感器现场校验仪是为了适应现场恶劣环境和方便工作而设计的一款智能型互感器测试仪，仪器在测量原理上采用了一些新的技术和算法，使测试数据更稳定、准确;采用大屏幕触摸屏液晶显示，使操作更方便、快捷、高效;具有自校电路，当测量有问题时可以快速判断故障所在点;使用蓝牙或232接口与计算机通信，可实现自动测量、自动判断误差和自动生成报表等。

二、主要特点

1、测量范围广，被测互感器从0.001级到2级都可精确测量，分辨率达到10-8。

2、采用电子式原理，结合先进的DSP技术，使采样频率更高，测试数据更稳定更真实。

3、使用8寸大屏幕触摸屏液晶显示，全中文提示，操作简单方便，可实时存储和浏览大量的测量数据。

4、设有规程测量、非规程测量、和自由测量多种测量功能，直接提供各点的测量值、化整值、超差提示。

5、故障自判断。当测量有问题时可以自己校准判断仪器本身是否有问题，快速判断故障所在点;

6、可通过蓝牙和232通讯直接与电脑连机，通过专用控制软件可自动采样、自动测试、自动判断、自动输出报表。

三、主要技术指标

额定电流：5A 、1 A

额定电压：220V、220/√3V 、100V、100/√3V 、150V、100/3V

输入电压 ： 220V±10%,

测量频率： 50Hz、60 Hz

环境条件：温度(5～40)°C、湿度≤85%RH测量范围：同相分量(%)：0.001～10.0分辨率：0.00001

正交分量(分)：0.01～ 99.9分辨率：0.0001

阻抗(W)：0.0001～59.9 分辨率：0.0001

导纳(ms)：0.0001～59.9 分辨率：0.0001

基本误差：同相分量：DX=±(X×2%+Y×2%±2个字)

正交分量：DY=±(X×2%+Y×2%±5个字)

百分表：1级

工作范围：电流：(1% ～ 200%)In(In=5A)

(5% ～ 200%)In(In=1A)

电压：(2% ～ 200%)Un(Un=100V，100/√3V、100/3V)

(2% ～ 120%)Un(Un=其它变比)

工作负荷：电流：To对Tx<0.05W cosj=1

电压：a对x<0.125VA (100V)

极性指示：

电 流：在额定工作电流的2%以上，测试时可将整检台的To、Tx分别接到校验仪的To和K，校验仪的D与大地短接，此时误差为100%，应有极性指示。

电 压：额定工作电压的5%以上，测试时将a短接K，X短接D，此时误差为100%，应有极性指示;

绝缘和耐压试验及说明：端子To、Tx和( )端子相通K和D端子均与( )端子不通

仪器消耗功率：10VA

外形尺寸(mm)：340′250′210

重量(kg)：3.0
