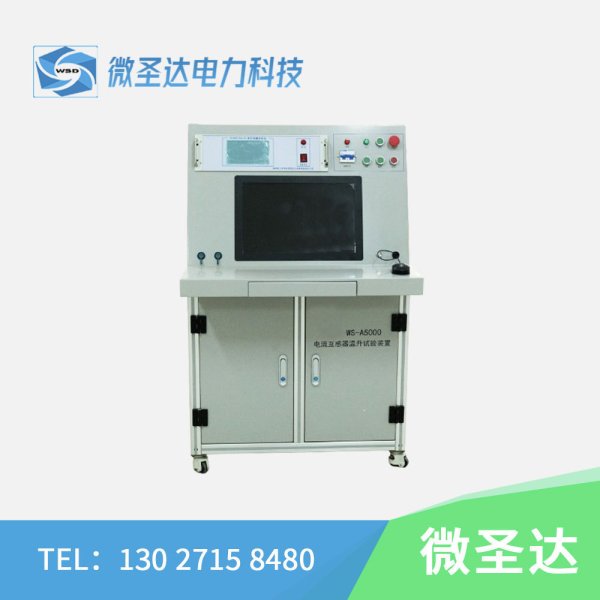

WS30系列全自动互感器温升试验装置

1、 概述：

WS30系列全自动互感器温升试验装置是我公司为了满足高压互感器温度试验而研发的自动测温装置。该装置集成了一次回路电阻测量、二次绕组直阻测量、环境温度测量和多通道温度变化测量等功能，同时集成了电流负载箱、控制操作台、调压器及电脑等几个部分。本装置一次性接线，一键测量，升压快速，定位准确、智能控制，测试准确，完全满足QGDW 10572.2-2023 《计量用互感器技术规范 第2部分：10kV～35kV电流互感器规程相关要求。

2、装置的基本功能：

1)、互感器一次绕组直阻测量

2)、互感器二次绕组直阻测量

3)、试验环境温度测量(4通道)

4)、互感器外表温度测量(4通道)

5)、互感器绕组 温度测量(4通道)

4)、负荷箱可自动进行负荷的切换;

5)、装置可进行互感器的相关规程和非规程的测量，测量时用户可设置任意电流、试验时间等。

6)、装置具有未回零保护、过流保护、过压保护、接线错误提示、温度异常提示等安全保护功能

6)、装置具有自动也能手动地进行升压、试验，试验完成对测试结果进行分析、计算、化整、画温度变化曲线、打印证书、对测试数据通讯的系统功能。

7)、提供基于WINDOWS主版本的设置和试验软件，并有测量互感器数据管理功能，可方便地用EXCEL软件进行分析管理软件查询功能强大，统计功能齐全，数据能及时保存，并保存成Oracle\Access等标准数据库格式;能提供与用电MIS连接的标准接口，提供在服务器或其他机器上的查询及打印的程序;

3、环境条件：

1)、环境温度：-5℃~ 40℃

2)、相对湿度：小于70%

3)、输入电源：三相380V

4)、输入电流：50A

5)、电源频率：50Hz±0.5Hz

6)、电源波形畸变系数：不大于5%

7)、调压器：30KVA

8)、调节细度：0.1V

4、装置整体技术指标：

1)、可测互感器：6KV~35KV电流互感器温度试验

2)、装置输出端的输出：30kVA;电流：6000A;连续运行时间：72小时;

其输出电流能达到所连接被检互感器额定电压或电流的150%，其波形失真度﹤5%。

3)、装置的标准电流检测范围：

一次电流：6000A

二次电流5A

准确度：0.05

4)装置采用一体机电脑，20寸液晶屏显示，设计自动隐藏

4)、装置的体积长、宽、高=1200*700*750

5)、装置重量<50Kg

5、主要设备技术指标

1)、测温模块：

测温范围：-20 ～200℃

基本误差：±0.5%F?S，

传感器：PT100

测量通道：8通道;环境温度4通道

2)一次绕组测量模块：

准确度：±(0.5%×R+2μΩ)

分辨率：0.001 mΩ

测量范围：0.001 mΩ~20mΩ

3)二次绕组测量模块

输出电流档位：DC10A

准确度：±(0.5%×R+2mΩ)

分辨率：0.1mΩ

测量范围：0.0001Ω~100Ω

4)升流器和标准

输入电源：400V

输出电压：4V

输出电流6000A

输出容量：24KVA

电流精度：0.05级

5)负载箱

温 度：(15～25)°C 相对湿度：<80%(25°C)

海拨高度：<2500m 电源频率：50HZ ±0.5Hz

二次电流：5A、1A

功率因数：0.8

额定容量：(5A): 2.5、5、10、15VA

额定容量：(1A): 2.5、5、10、15VA

测量范围：1%-200%

准确度：±3%±0.0025VA

试验电压：2KV

6、设备集成清单
