1.概述

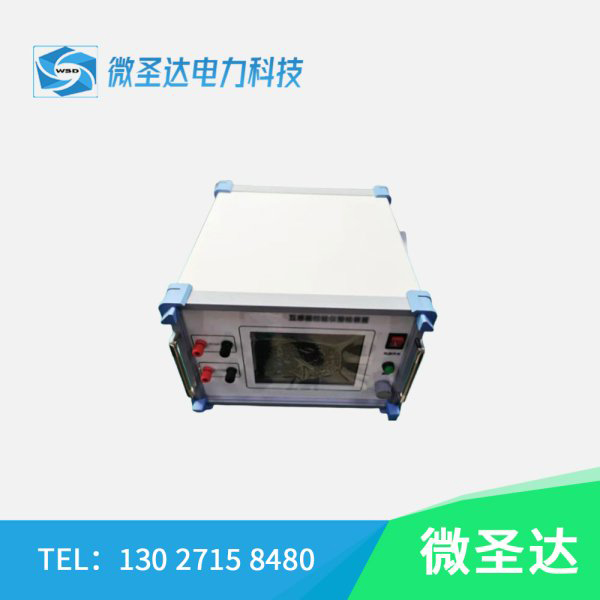

WSD-FZX-10全自动负荷箱测试仪主要是解决目前负荷箱的检定效率低，接线复杂，测试精度低及稳定度不足而专门研制的新一代产品。本产品采用全新的设计，将调压器、升流器、隔离电压互感器融为一体，同时也扩大了量程范围。在检定负荷箱的过程中，不需要外接任何设备，接线也很简单。全单元采用电子式、数字化测量原理，实现高精度标准设备自动控制、自动升压、自动测量、准确自校等功能，提高互感器标准设备的自动化程度和智能水平，降低设备检定对人员的要求，提高工作效率。
2.设计依据
《JJG1021-2007电力互感器检定规程》
《JJG169-1993互感器校验仪检定规程》
《JJG313-2010测量用电流互感器检定规程》
3.主要功能特点
1)采用电子式原理，结合先进的DSP技术，使采样频率更高，测试数据更真实更稳定。
2)使用8寸大屏幕触摸屏液晶显示，全中文提示，操作简单方便，可实时存储和浏览大量的测量数据。
3)使用范围：电流负荷箱校准;电压负荷箱校准。
4)自动和手动升压功能。
5)可通过WIFI与电脑连机，通过专用控制软件可自动设置和控制(专用型号)。
6)自动和手动测量功能。可通过串口通讯方式控制试验设备自动升压、自动测试、自动切换档位、数据自动上传，将检定结果上传至计算机，用户通过人机交互接口进行检定结果查看、报告生成等操作。
7)自定义报表、证书功能。各检定机构、试验室的数据报表、检定证书格式不尽相同。该功能能够避免软件重复修改，减少软件维护次数。
8)数据存储、查询、打印、备份/恢复功能。
4.主要技术指标
1)试验环境
温 度：-20°C～60°C 参比温度：+18°C
相对湿度：<85%(25°C) 参比湿度：40%～60%
海拨高度：<2500m 参比频率：50HZ
电源频率：50Hz ±0.5Hz 电源电压：180～250V
2) 试验范围
电流范围：0.1A~10A任意设置，分别率0.1A;
默认选择：5A、1A;
电压范围：20V~220V任意设置，分别率0.1V;
默认选择：220V、150V、100V、57.7V、33.3V;
测量范围： 阻抗 ：0.01Ω~100Ω，分辨率 0.00001Ω
导纳 ：0.01mS ~100mS，分辨率 0.00001 ms
测试频率：50Hz、60Hz;
输出容量：300VA
百分表范围：
电 流： (1%～150%)In
电 压： (20%～150%)Un
3) 基本误差
百 分 表： 1.0级
同相分量：DX=±(X×0.2%+Y×0.2%±2个字)
正交分量：DY=±(X×0.2%+Y×0.2%±2个字)
“X”、“Y”为显示值之绝对值，“2个字”为仪器的量化误差
