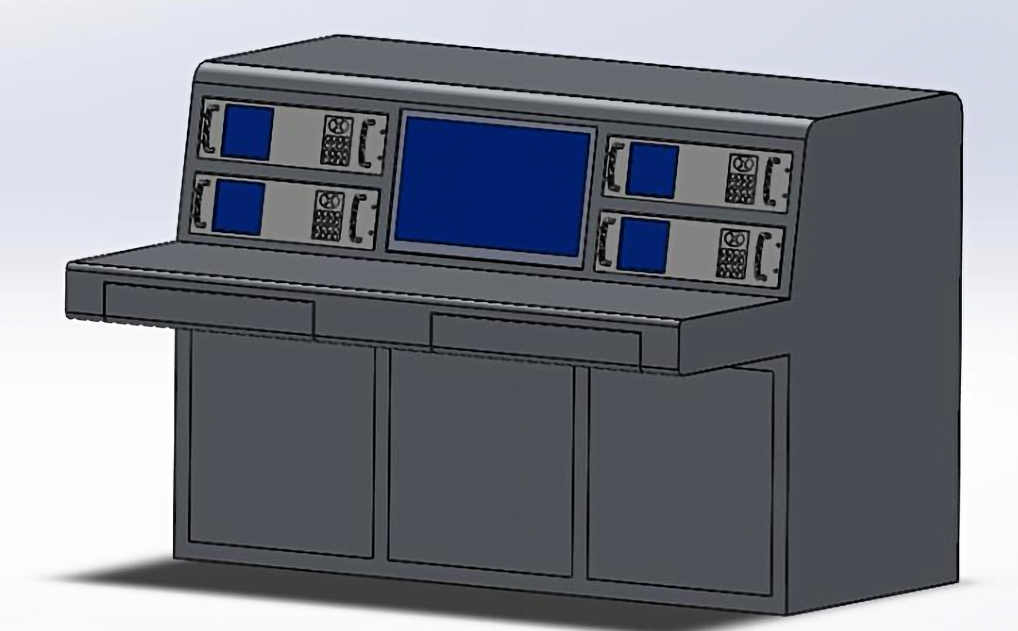

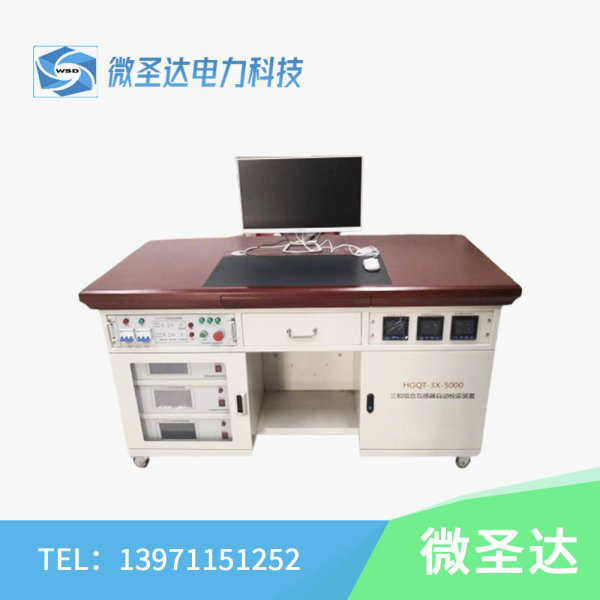

WSD-SXH-10K三相组合式互感器检验装置

1、概述

目前，试验室对三相组合式互感器和三相电压互感器的误差校验方法与实际运行状态存在差异，如：三相组合互感器和三相电压互感器工作在三相系统中而校验在单相条件下进行;三相组合互感器中的电流互感器工作在高压下而检测在低压下进行;电流互感器和电压互感器因电磁场的存在而相互影响等，这些因素导致得出的校验数据不能准确的反映其挂网运行的实际误差。

本系统采用“三相法”即三相试验回路同时施加大电流和高电压，校验三相组合互感器和三相电压互感器误差。并能自动换线、自动升压、自动测量、自动记录数据及判断和保存数据，以提高互感器的检定效率，以实现互感器检定的自动化和智能化。

2、 装置主要特点：

我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代三相组合互感器检定装置。该装置由三相互感器校验仪、三相电流负载箱、三相电压负载箱、操作箱、带升流器标准电流互感、标准电压互感器等部分组成。在保持传统技术特点的前提下，在电流、电压互感器的快速测量、测试点的快速定位、以及负荷自动切换各种变比的互感器覆盖等方面有了很大的提高。

WSD-SXH-30K三相组合互感器极速检定装置通过上位机控制软件对校验仪、操作箱、负载箱进行控制，自动升压和降压、切换负载值和测试档位切换，配合三相升流器和三相升压器，同时对被测互感器加流和加压进行实际测量。检定过程中，三相校验仪自动将检定结果上传至计算机，用户通过人机交互接口进行检定结果查看、报告生成、打印等操作。将繁重的实验室工作变的轻松与愉快，大程度地提高了工作效率，台体设计开放性好，可以据用户需求配置相应的标准电流互感器。以互感器校验仪为主要，实现自动调压，自动定点，自动测量，自动管理的功能，真正达到全程自动。

3、装置标准依据：

(1)GB1208-1997《电流互感器》

(2)GB1207-1997《电压互感器》

(3)GB 1207-2006《电磁式电压互感器》

(4)GB 1208-2006《电流互感器》

(5)JJG169-1993《互感器校验仪检定规程》

(6)JJG313-2010《测量用电流互感器检定规程》

(7)JJG314-2010《测量用电压互感器检定规程》

(8)ZBY096-1994《精密电压互感器技术条件》

(9)ZBY097-1994《精密电流互感器技术条件》

(10)JJG1021-2007《电力互感器检定规程》

4、装置主要功能：

1)试验对象：CT误差测量、CT退磁、CT耐压、PT误差测量、PT耐压、三相组合互感器测量。

2)试验范围：可检定0.05～2级电流、电压互感器的误差试验。

3)具有自动错误报警、过流保护、接线错误、极性错误等报警功能。

4)自动换档：通过上位机软件控制校验仪对互感器自动进行不同的功能测量，进行档位的切换及变比切换。

5)自动测量：当校验台调压至规程要求的测量点时，校验仪即自动对误差数据进行测量，测量值超出时自动报警提示，可根据规程要求的测量点，按不同精度要求，自动进行满载及轻载测量。

6)自动调压：采用大功率、高稳定程控式三相电压源，调节细度高，操作方便，噪音小。

7)自动定点、换档：按照国家规程规定，自动调压至测量点并稳定，时间短，重复性好，尤其解决了S级电流互感器1%的定点。

8)被测等级：0.05级及以上互感器。

9)自动化整：互感器管理软件可根据被试互感器的准确度等级自动进行误差数据修正、计算平均值，并判断是否超差。

10)自动判断极性错误及变比错误，另具备各种保护功能及门控功能。

11) 通过软件可以自动控制、自动测试、自动判断、自动输出报表，生成证书;软件可以根据客户需求进行相应的更改。软件能与国网调度平台MIS连接的标准接口服务，便于以后与自动流水测量系统共享数据，提供在服务器或其他机器上的查询及打印作业。

5、试验范围参数

5.1电压互感器误差校验

完成以下参数的单相电压互感器的误差校验：

额定电压比：

10kV/100V;10/√3kV/100/√3V

35kV/100V;35/√3kV/100/√3V，

多变比测量：可根据用户定制多变比自动换线测量

准确度等级：0.1级

额定负荷：1.25VA~38.75VA COSΦ=0.8、1.0

5.2三相电压互感器误差校验

同时对A、B、C三相的电压互感器进行校验，模拟实际挂网运行状态，系完成以下参数的三相电压互感器的误差校验：

额定电压比：

10/√3kV/100/√3V

35/√3kV/100/√3V

准确度等级：0.1级

额定负荷：2.5VA~40VA COSΦ=0.8

5.3三相组合互感器误差校验

采用“三相法”即试验回路同时施加大电流和高电压，模拟被试品实际挂网运行状态。完成以下参数的三相三元件、三相二元件组合互感器的误差校验：

(1)电流互感器部分

准确度等级：0.1级 额定一次电流：0～500A

额定二次电流：5A

额定负荷：2.5VA~40VA COSΦ=0.8

2.5VA、5VA COSΦ=1.0

(2)电压互感器部分

额定电压比：

10kV/100V;10/√3kV/100/√3V 35kV/100V;35/√3kV/100/√3V

准确度等级：0.1级

额定负荷： 1.25VA~78.75VA COSΦ=0.8

6、试验原理接线

6.1三相三元件组合互感器校验

电流互感器误差校验时，首先调节1#三相调压器，将系统相电压升到U1N(PT的额定一次电压值)。然后逐步调节2#三相调压器，使回路的电流值达到CT的各检测点(检测点选择参照JJG313-1994)进行误差试验。电压互感器误差检验时，首先调节2#三相调压器，使回路的电流值达到CT的额定一次电流值I1N，然后逐步调节1#三相调压器，将电压升到PT的各检测点(检测点选择参照JJG314-2010)进行误差试验。接线图见图2、图3。

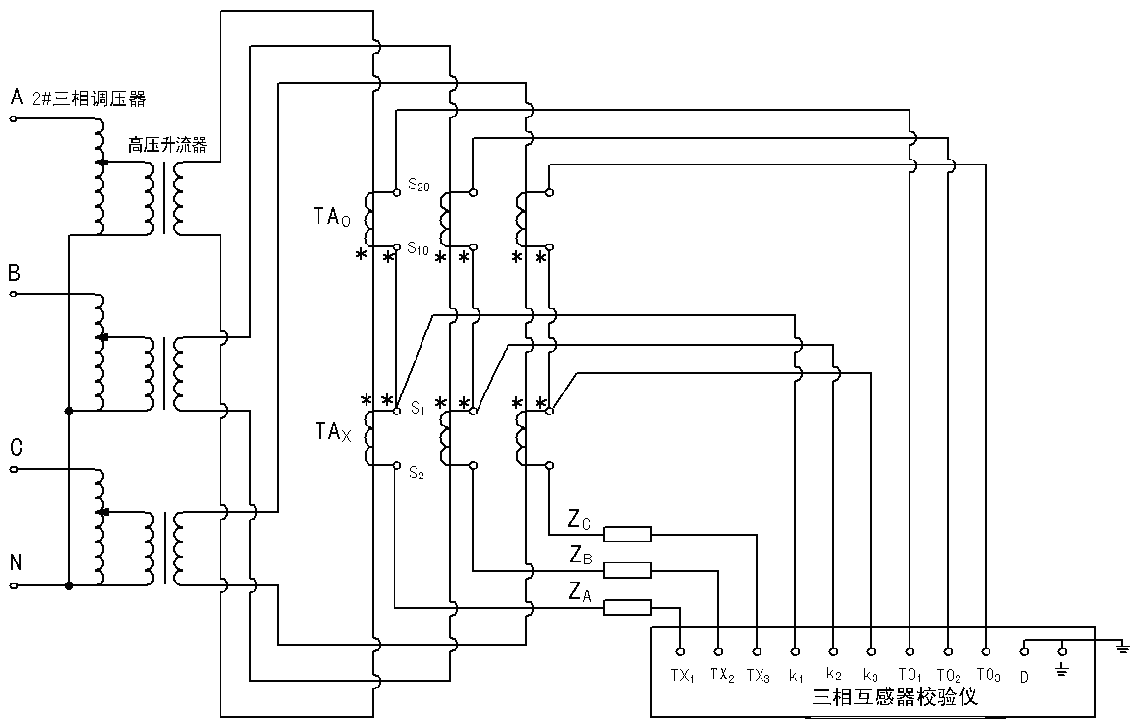

图2 检定三相三元件组合互感器的接线图(电流互感器部分)

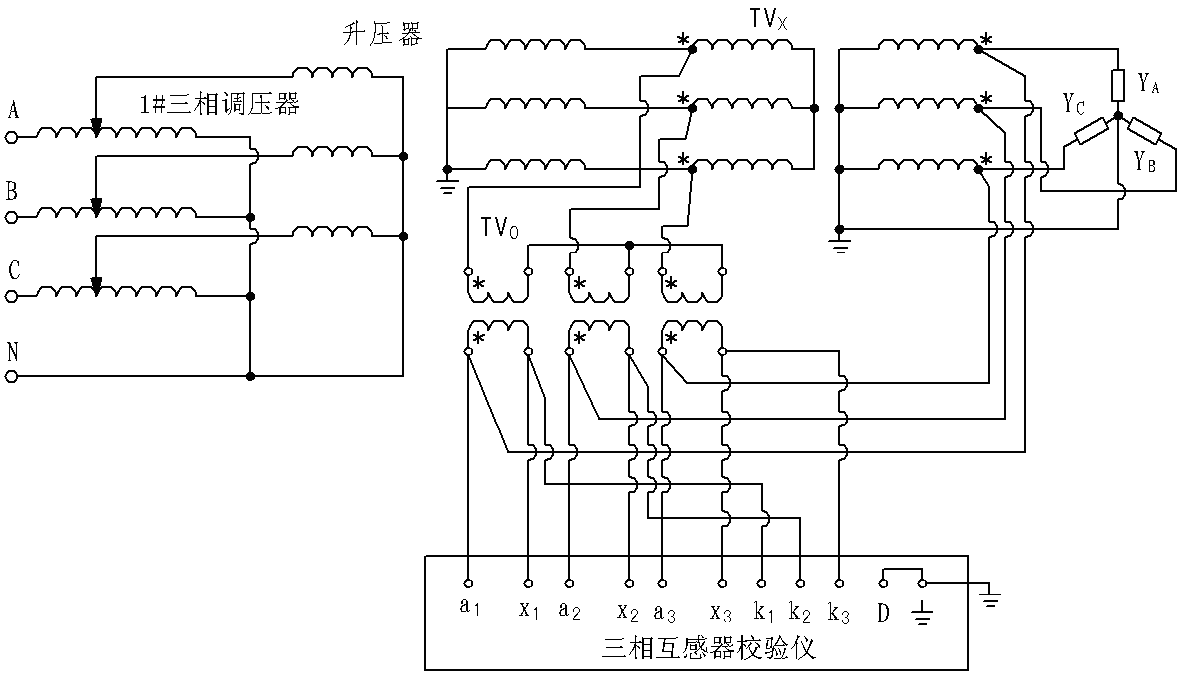

图3检定三相三元件组合互感器的接线图(电压互感器部分)

6.2三相二元件组合互感器校验

接线图见图4、图5，操作参照3.2.1.1进行。

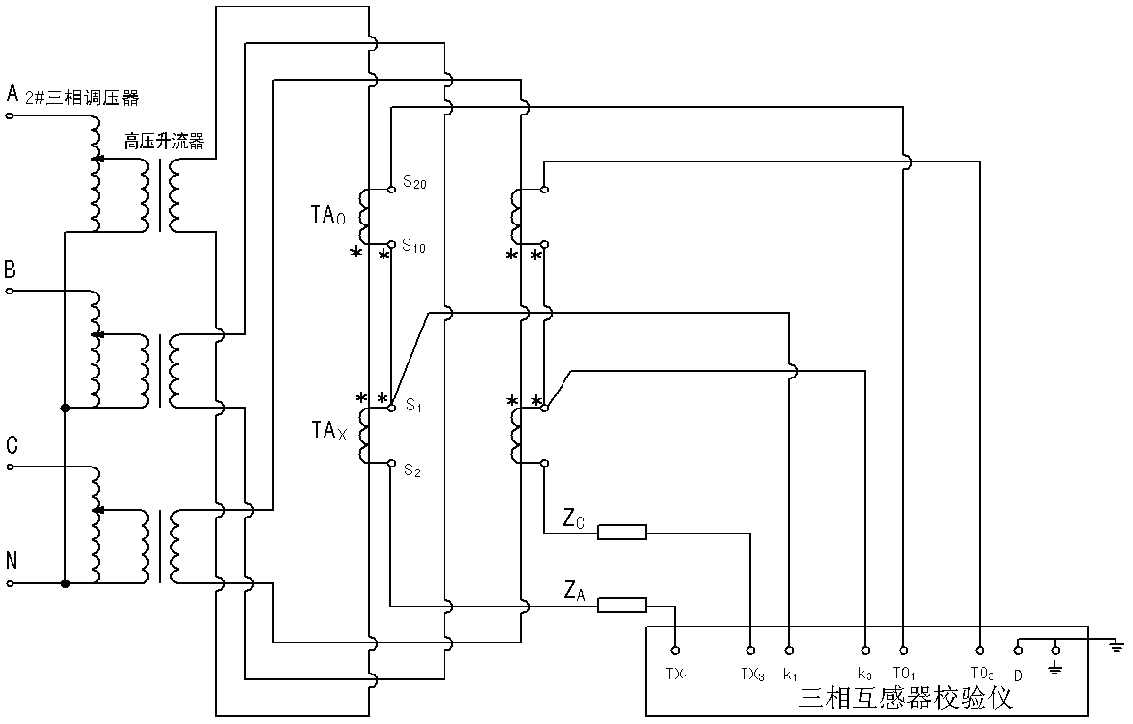

图4 检定三相二元件组合互感器的接线图(电流互感器部分)

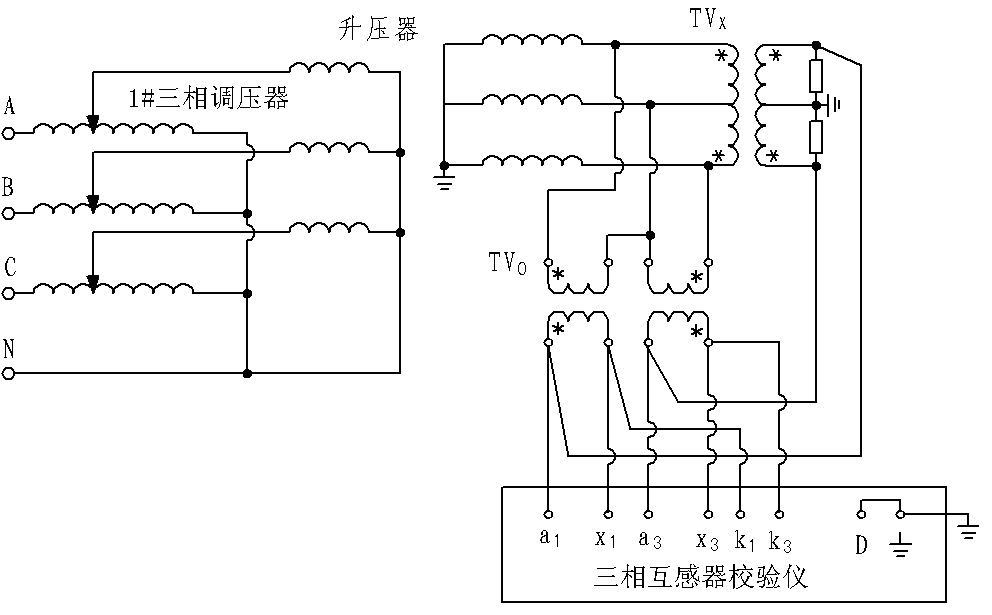

图5 检定三相二元件组合互感器的接线图(电压互感器部分)

6.3三相电压互感器校验

接线参照图3。调节1#三相调压器，将A、B、C三相电压逐步调到PT的各检测点进行误差试验。

7、装置环境条件：

温度：(5-40)°C 相对湿度：<80%(25°c)<>

海拔高度：<1500mm>

电源电压：220V±10V 外界干扰：无振动，无强电磁干扰

试验场地：<20m2<>

8、装置主要技术指标：

8.1三相调压器2台

规格参数：

输入电压：三相四线，0～380V 输出电压：3*(0～250)V

额定容量: 2*(3*3kVA)

8.2 升压器(3台)

规格参数：

输入电压：0～250V 输出电压：50kV

额定容量：3kVA

8.3 高压升流器(3台)

规格参数：

输入电压: 0～250V 额定容量:3kVA

额定输出电流：0～500A 耐压水平：50kV

8.4 高压标准电流互感器 (3台)

高压标准电流互感器铁心采用导磁性能优良的坡莫合金，二次绕组使用特殊的屏蔽措施，减小高压漏电流及邻近大电流导体对其误差的影响。同时整体为环氧树脂浇注结构，绝缘性能好，具有外型美观、免维护、绿色环保等优点。

规格参数:

额定一次电流：10A、15A、25A、30A、40A、50A、60A、75A、100A、150A、200A、300A、400A、500A。

额定二次电流： 5A 准确度等级：0.02级

额定二次负荷：5VA 功率因数cosφ=1.0

耐压水平：50kV

8.5 10kV全绝缘标准电压互感器(3台)

主要参数：

额定电压比：10kV/100V(10/√3kV/100/√3V) 准确度等级：0.02级

二次负荷：0.25VA 功率因数cosφ=1.0

8.6 35kV全绝缘标准电压互感器(3台)

主要参数：

额定电压比：35kV/100V(35/√3kV/100/√3V) 准确度等级：0.02级

二次负荷：0.25VA 功率因数cosφ=1.0

8.7 三相互感器校验仪 (1台)

1)功能特点

(1)采用电子式原理，结合先进的DSP技术，使采样频率更高，测试数据更真实更稳定。

(2)使用7吋大屏幕触摸屏液晶显示，全中文提示，操作简单方便，可实时存储和浏览大量的测量数据。

(3)测量精度达0.5级，分别率到10*10-8。

(4)具备自动和手动测量功能。

2)技术指标

a)试验环境

温 度：-10°C～50°C 参比温度：+20°C

相对湿度：<85%(25°c)>

海拨高度：<3000m>

电源频率：50Hz ±0.5Hz 电源电压：180～250V

b)测量范围：

同相分量(%)：0.000001～200.0 分辨率：0.000001

正交分量(分)：0.00001～999.9 分辨率：0.00001

阻抗(W)：0.0001～59.9 分辨率：0.0001

导纳(ms)：0.0001～59.9 分辨率：0.0001

c)基本误差：

同相分量： DX=±(X×2%+Y×2%±2个字)

DY=±(X×2%+Y×2%±2个字)

“X”、“Y”——仪器的显示值

“5个字”——仪器的量化误差

百分表： 0.1级

d)工作范围：

电流：(10%～50%)In (In=5A)

(20%～50%)In (In=1A)

电压：(20%～50%)Un

e)工作负荷：

电流：To对Tx<0.05w cosj="1<">

电压：a对x<0.125va>

f)极性指示

电流：在额定工作电流的2%以上，测试时可将整检台的To、Tx分别接到校验仪的To和K，校验仪的D与大地短接，此时误差为100%，应有极性指示。

电压：额定工作电压的5%以上，测试时将a短接K，X短接D，此时误差为100%，应有极性指示;

g)绝缘和耐压试验及说明：

端子To、Tx和( )端子相通

K和D端子均与( )端子不通

8.8三相电流互感器负荷箱

具有专业工业控制芯片DSP2803单片机控制，使它控制更加稳定、可靠;操作更加方便、大方、随心所欲;使用7寸大液晶屏显示,图像更加清晰、明亮。

环境条件:

温度：15℃-25℃

湿度：<70%(25℃)<>

海拔：<3000m<>

二次电流： 5A、1A

额定容量：COSΦ=0.8： 2.5VA~60VA {2.5、3.75、5、6.25、7.5、10、12.5、15、20、25、

30、40、50VA}*3

COSΦ=1.0：2.5VA、5VA *3

测量范围： 电流： 1%~150%

准 确 度： ±3%±0.05VA

试验电压： 2Kv

控制方式：自动、手动

通讯方式：串口通讯

8.9三相电压互感器负荷箱

具有专业工业控制芯片DSP2803单片机控制，使它控制更加稳定、可靠;操作更加方便、大方、随心所欲;使用7寸大液晶屏显示,图像更加清晰、明亮。

环境条件:

温度：15℃-25℃

湿度：<70%(25℃)<>

海拔：<3000<>

二次电压： 100V、100/ V

额定容量： 电压： 1.25VA~158.75VA COSΦ=0.8、1.0

包括：1.25、2.5、5、10、20、40、80(VA)及其任意之和*3

测量范围： 电压： 10%~150%

准 确 度： ±3%±0.05VA

试验电压： 2kV

控制方式：自动、手动

通讯方式：串口通讯
