一、 通用条款
尊敬的用户：
感谢您使用本公司研制的绝缘耐压测试仪仪。为了便于您正确使用本产品，在初次使用本产品前，请您仔细阅读本产品使用说明书，并妥善保存。
安全要求：
由于输入、输出端子、测试柱等均带电，在您操作设备的过程中，务必严格遵守相关操作规程，按照使用说明书操作本产品。
请仔细阅读下列安全注意事项，以免造成人身伤害，并防止本产品或与其相连接的其它设备受到损坏。
只可在规定的范围内使用：
请保持产品表面清洁和干燥，勿在潮湿环境下操作本产品;
请勿在易爆环境中操作本产品，防止火灾或人身伤害。
产品接地：
在与本产品输入或输出终端连接前，应确保本产品已正确接地。本产品除通过电源接地极接地外，产品外壳的接地柱也必须可靠接地。
使用正确的电源线：
只可使用本产品专用、且符合本产品规格的电源线。
注意所有终端的额定值：
为了防止损坏本产品或与其相连接的其它设备及发生人身伤害，在对本产品进行连接之前，请核对本产品的所有额定值和相关标记。
使用适当的保险丝：
只可使用符合本产品规定类型和额定值的保险丝。
严禁接触裸露电路和带电金属：
产品带电时，严禁触摸裸露的接线柱、导线及其他可能带电的金属部件。
正确地连接和断开：
当测试导线与带电端子连接时，请严格按照操作规程操作，严禁随意连接或断开测试导线。
在有可疑的故障时，请勿操作：
如本产品不能正常使用，请联系本公司技术人员进行检查、维修，切勿继续操作。请勿私自开启仪器盖板，以免造成人身伤害。
质量保证：
本品因正常使用出现故障，在交货之日起三个月内包换。一年保修，终身有偿服务。
安全术语：
警告：警告字句指出可能造成人身伤亡的状况和做法。
小心：小心字句指出可能造成本产品或其他财产损坏的状况和做法。
说明：说明字句指出存在着疑义或特别值得关注的状况和做法。
提示：提示字句指出可能忽略但不会影响正常操作的状况和做法。
本产品的所有部分，包括配件与软件等，其相关知识产权等归武汉微圣达电力科技有限公司的相关主体所有，未经授权主体许可，不得任意放置、拷贝、摘抄或转译。本产品说明书不含任何形式的担保、立场表达或其他暗示。
我们的宗旨是满足客户需求，不断提高产品质量，完善相关服务。我们保留产品升级和产品使用说明书更新的权利。相关信息如有变更，恕不另行通知。如需获得相关信息，请致电客服或登录我公司的官方网站查询。
二、 概述
WSD-R系列智能绝缘耐压测试仪集成了绝缘电阻测试和交流耐压试验两大功能。适应于各种电气设备的保养、维修、试验及检定中作绝缘测试和耐压试验。仪器具有完善的过流、过压、短路、开路、过载保护等措施，有效保护人身和设备的安全。
仪器配合自动化测试台体和控制软件，可实现任意高压、大电流的开关设备、互感器、变压器、GIS等配网设备的耐电压试验，仪器在保持准确性和稳定性前提下，在准确度等级、智能化程度方面有了全方面的提升。
三、 功能特点
1、 仪器采用美国先进的单片机，使数据测量和数据处理快、准稳;采用7寸大触摸液晶屏显示，使其更美观，操作更简单。
2、 试验对象：电压互感器、电流互感器、高低压开关、变压器、GIS、电线电缆等配网设备。
3、 测量功能：绝缘电阻测量;交流耐压试验;
4、 自动测量：仪器测量过程中，按照设定的电压，自动升压、自动测量、自动降压、测试完成提示结束。
5、 自动换档：仪器测量过程中可根据测量数据大小自动切换量程。
6、 全方面的保护功能。具有过流、过压、短路、开路保护和全方面的故障报警功能。
四、 技术指标
1. 环境条件：
温 度：(-10～40)°C 相对湿度：<80%(25°C)
海拨高度：<2500m 电源频率：50HZ ±0.5Hz
2.绝缘电阻测试
输出电压：直流 100V~5000V(任意设置)
测量范围：0.5MΩ~100GΩ
测量精度：0.5MΩ~1GΩ ±5%; 1GΩ~100GΩ ±10%;
3.交流耐压试验
输出电压：0~5Kv(任意设置)
输出电流：0~20mA
输出功率：100VA
输出波形：正弦波
泄漏保护电流：0~20mA任意设置
调节分别率：0.1kV
调节准确度：±2%
4.控制接口：RS232
五、 工作原理图
绝缘电阻测试通过在被试品绝缘两端加直流电压，根据被试耐压等级不同可选用500V、1000V、2000V、2500V、3000V等电压档位，仪器通过采集到地的泄漏电流进行A/D转换则可计算出绝缘体两端的电阻值。测量时可自动换挡(测试接线图如图1)

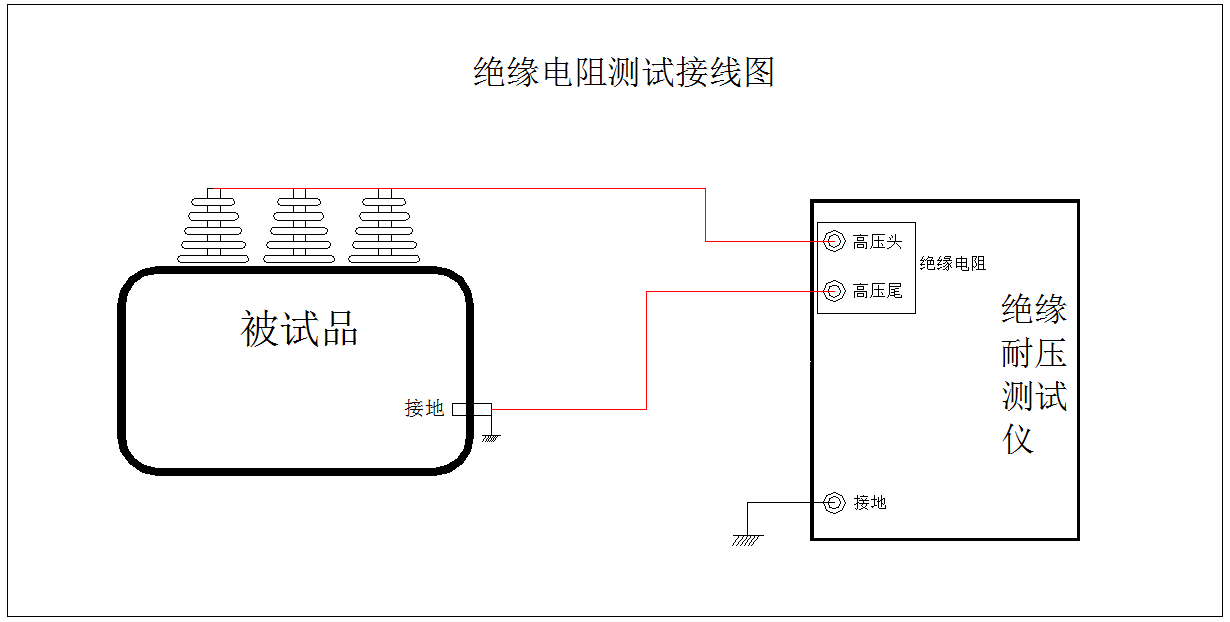

图1 绝缘电阻测试接线图
交流耐压采用交流50Hz电压，加在被试绝缘体两端，根据被试品电压等级不同可选用不同电压等级的升压器，仪器通过采集到地的泄漏电流进行A/D转换，可以检测被试泄漏电流的大小，并且实时保护。交流耐压接线原理如图2。

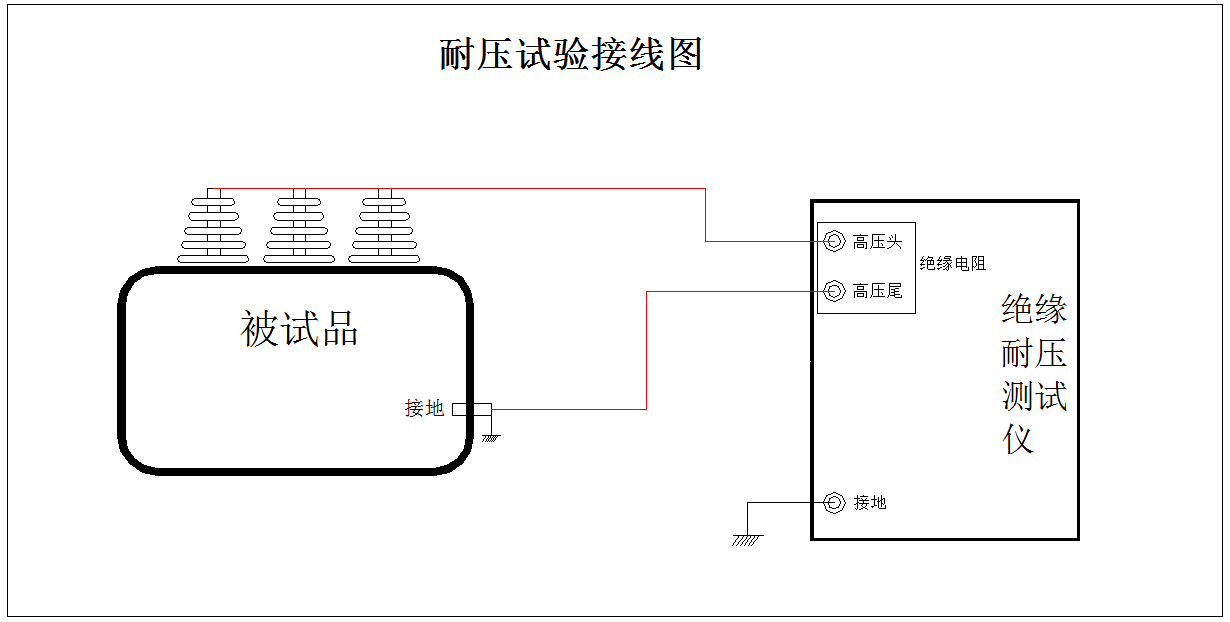

图2 交流耐压试验接线图
六、 操作说明

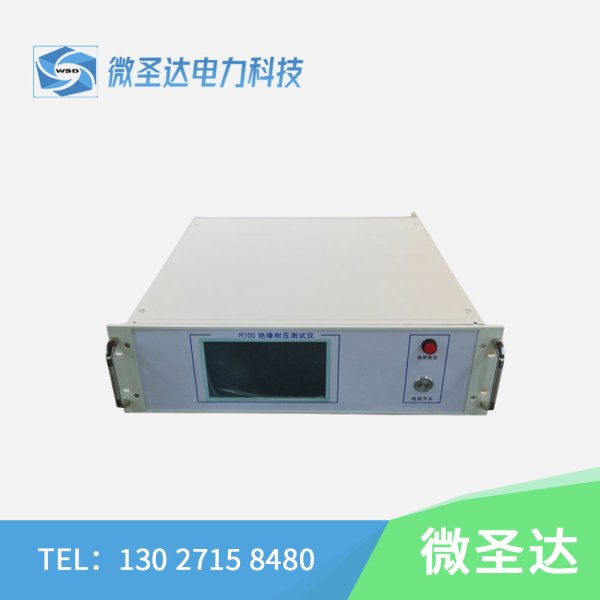

6.1、面板说明
1).仪器采用7寸真彩触摸幕液晶显示，分辨率为800×480点，所有测量数据及操作提示均在其中显示。
2).复位键，按下此键后整个系统处于复位状态。
3).电源开关。向上按电源开，指示灯亮，向下按电源关，指示灯灭。
6.2、背板说明
1)电源插头。里面装有2A保险管，适用电源交流220V。
2)接地柱。安全接地是保护人生安全的重要措施，使用时请务必接地。
3)上位机电脑通讯口。此接口为串口232接口，配合自动测试台时连接到电脑。
4)串口232接口。连接到程控电压源，耐压时控制升压、降压。
5)绝缘电阻高压头端。绝缘耐压测试时接被试绝缘体的高压端。
6)绝缘电阻高压尾端。绝缘耐压测试时接被试绝缘体的低压端或地端。
6.3、操作指南
1)按照以上第五节工作原理接线图正确接线。
2)交流耐压试验。开机、仪器直接进入交流耐压界面且进入交流耐压待工作状态。试验前设置相应的耐压值和泄漏电流保护值，点击测试键仪器开始升压试验，电压到设定电压时停止升压，本机未设自动计时功能。计时结束后按停止键，仪器降压，结束试验。当其它原因引起电压过高超设定电压的20%时仪器保护。当泄漏电流超设定电流时仪器保护。测量主界面(如下图6-1)。
(图6-1)交流耐压试验界面图
2)绝缘电阻试验。开机、仪器直接进入交流耐压界面且进入交流耐界面。点击绝缘电阻进入绝缘电阻测试界面，界面如图6-2。试验前设置相应的电压值，点击测试键仪器开始升压试验，电压到设定电压时开始测量，测量静止时间约10秒左右，测试完成后仪器自动降压提示测试结束并显示最终测试电阻值。
(图6-2)绝缘电阻测量界面
3)系统设置。系统设置系出厂调试使用，用户无需操作。
七、 常见故障处理
1. 测量过程中仪器长时间不响应，按复位键重新进入所需测量界面，或关电源后重新开机即可。
2. 测量过程出现无电压输出警示时检查程控电源和升压器的连接线是否无误。
3. 测量过程出现电源无通讯警示时检查程控串口与本机232接口是否良好。
八、 附件
1.使用说明书1份
2.出厂检验报告1份
3.合格证一份
4.试验高压线和低压线各1根
5.电源线1根
