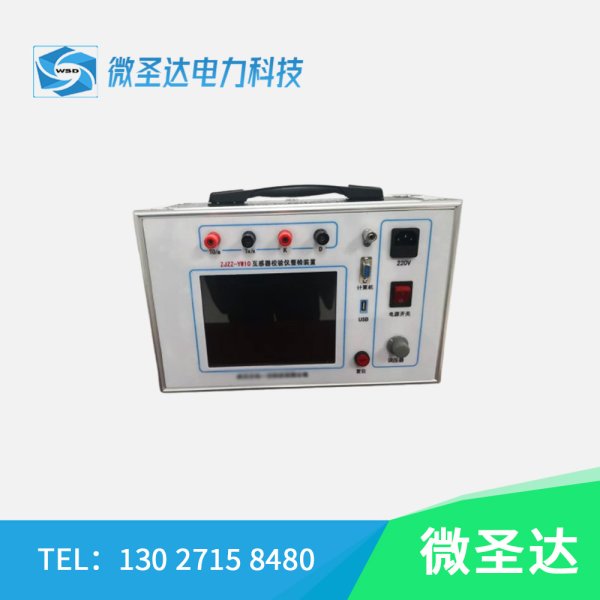

互感器校验仪整检装置

1.概述

本公司生产的ZJ-YW01互感器校验仪整检装置采用电子式原理，数字化合成数据，使输出电源和数据具有自动化、智能化和高稳定性特点，试验时只需一次性接线，然后自动升压、自动测量、自动记录数据、显示数据、修约化整、计算误差、判断互感器校验仪是否合格等一系列繁琐工作。按照JJG 169《互感器校验仪》的要求去检定一台互感器校验仪，到最终出具《检定证书》，一个熟练的检定人员只需1小时可以完成，大程度的减轻了劳动强度，提高了工作效率。同时可以通过内置整检装置校验系统进行互校校准。

2.设计依据

《JJG1021-2007电力互感器检定规程》

《JJG169-1993互感器校验仪检定规程》

《JJG313-2010测量用电流互感器检定规程》

3.主要功能特点

1)使用范围：电流互感器校验仪校准、电压互感器校验仪校准、二次压降仪校准、二次负荷仪校准。

2)试验功能：CT回路试验、PT回路试验、阻抗回路试验、导纳回路试验、

3)采用电子式原理，结合先进的DSP技术，使采样频率更高，测试数据更真实更稳定。

2)使用8寸大屏幕触摸屏液晶显示，全中文提示，操作简单方便，可实时存储和浏览大量的测量数据。

3)设置置数简单、方便，位数达到10-6。

4)自动和手动升压功能。

5)可通过WIFI与电脑连机，通过专用控制软件可自动设置和控制(专用型号)。

6)互感器校验仪检定规程点、非规程点设置，软件指令依照已设置的检定点顺序下传，用户可以按照软件自带的检定点或自定义检定点检定互感器校验仪。

7)检定结论辨别功能。按照设定的互感器校验仪准确度等级，自动比较检定点与互感器校验仪上传的数据并做出合格/不合格判断。

8)自定义报表、证书功能。各检定机构、试验室的数据报表、检定证书格式不尽相同。该功能能够避免软件重复修改，减少软件维护次数。

9)数据存储、查询、打印、备份/恢复功能。

4.主要技术指标

1)试验环境

温 度：-10°C～50°C 参比温度：+20°C

相对湿度：<85%(25°C) 参比湿度：40%～60%

海拨高度：<2500m 参比频率：50HZ

电源频率：50Hz ±0.5Hz 电源电压：180～250V

2)测量范围

百分表：1%~120%

基本量程： PT /CT 同相分量：0~100%

正交分量：0~1000'

Z ： 0~100Ω

Y ： 0~100mS

2) 基本误差

ΔX=±K(X×0.3%+Y×0.3%)

ΔY=±K(X×0.3%+Y×0.3%)

K─仪器倍率档

X,Y─同相和正交示值的绝对值

百 分 表：ΔX= ±(0.3%X±2个字)
