1.概述

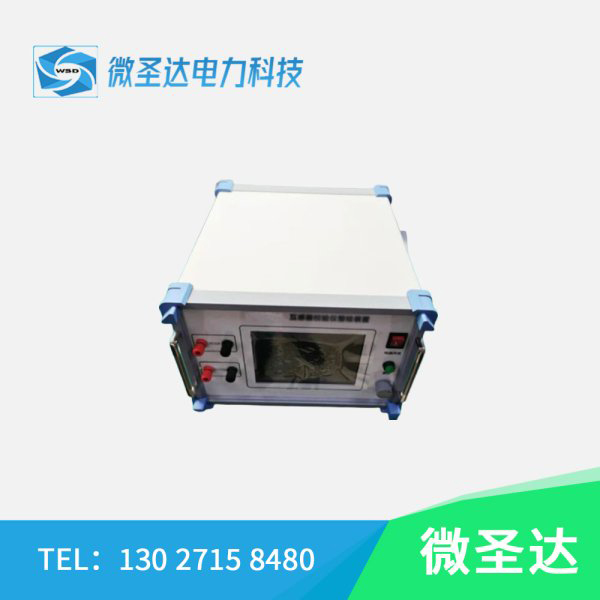

本公司生产的WSD-ZJ-10整检装置及整检校验仪互校装置采用电子式原理，数字化合成数据，使输出电源和数据具有自动化、智能化和高稳定性特点，试验时只需一次性接线，然后自动升压、自动测量、自动记录数据、显示数据、修约化整、计算误差、判断互感器校验仪是否合格等一系列繁琐工作。按照JJG 169《互感器校验仪》的要求去检定一台互感器校验仪，到最终出具《检定证书》，一个熟练的检定人员只需1小时可以完成，大程度的减轻了劳动强度，提高了工作效率。同时可以通过内置整检装置校验系统进行互校校准。
2.设计依据
《JJG1021-2007电力互感器检定规程》
《JJG169-1993互感器校验仪检定规程》
《JJG313-2010测量用电流互感器检定规程》
3.主要功能特点
1)使用范围：电流互感器校验仪校准、电压互感器校验仪校准、二次压降仪校准、二次负荷仪校准、整检装置自校准。
2)试验功能：CT回路试验、PT回路试验、阻抗回路试验、导纳回路试验、
3)采用电子式原理，结合先进的DSP技术，使采样频率更高，测试数据更真实更稳定。
2)使用8寸大屏幕触摸屏液晶显示，全中文提示，操作简单方便，可实时存储和浏览大量的测量数据。
3)设置置数简单、方便，位数达到10-6。
4)自动和手动升压功能。
5)可通过WIFI与电脑连机，通过专用控制软件可自动设置和控制(专用型号)。
6)互感器校验仪检定规程点、非规程点设置，软件指令依照已设置的检定点顺序下传，用户可以按照软件自带的检定点或自定义检定点检定互感器校验仪。
7)检定结论辨别功能。按照设定的互感器校验仪准确度等级，自动比较检定点与互感器校验仪上传的数据并做出合格/不合格判断。
8)自定义报表、证书功能。各检定机构、试验室的数据报表、检定证书格式不尽相同。该功能能够避免软件重复修改，减少软件维护次数。
9)数据存储、查询、打印、备份/恢复功能。
4.主要技术指标
1)试验环境
温 度：-10°C～50°C 参比温度：+20°C
相对湿度：<85%(25°C) 参比湿度：40%～60%
海拨高度：<2500m 参比频率：50HZ
电源频率：50Hz ±0.5Hz 电源电压：180～250V
2)测量范围
基本量程： PT /CT 同相分量：0~100%
正交分量：0~1000'
Z ： 0~100Ω
Y ： 0~100mS
2) 基本误差
ΔX=±K(X×0.2%+Y×0.2%)
ΔY=±K(X×0.2%+Y×0.2%)
K─仪器倍率档
X,Y─同相和正交示值的绝对值
百 分 表：ΔX= ±(0.2%X±2个字)
