高压电力设备自动耐压试验装置

概述

该项目主要提供一种高电压大容量的电力设备自动耐用技术，将原有的单台分散的多台设备集成，并能自动升压、自动测量、自动记录数据及判断和保存数据，且具有多重保护功能，大程度提高人身安全和设备安全，以提高电力设备的试验效率，以实现高压试验的自动化和智能化。

1. 设计依据

JJG1021-2007电力互感器检定规程

GB50150-2016电气装置安装工程电气设备交接试验标准

JB-T5357-1991_电压互感器试验导则

DL/T 596-1996电力设备预防性试验规程

GB/T20840.1-2010互感器第一部分：通用技术要求

2. 实行方案

高压设备试验装置主要功能是实现对电力设备的交流耐压或直流耐压试验，对耐压泄露电流进行监控，对设备绝缘电阻测量，试验过程实现自动控制、自动测量、自动记录数据、智能保护和自动报表等自动化功能。

系统全单元采用电子式、数字化测量原理，采用DSP+FPGA控制模式、FFT算法，提高控制测量的可靠性，提高耐压试验的自动化程度和安全性能水平，降低设备试验对人员的要求，提高工作效率。

装置主要包括自动控制及测量单元、自动升压和接线平台两个单元组成，配套上位机软件，实现自动控制、自动测量及自动管理等功能。

试验时根据测试项目，计算机平台可对测试用户信息进行设置，根据不同的试验对象，设置耐压参数，通过串口通讯方式控制试验设备自动升压、自动测试、自动切换档位、自动计时。耐压完成后将自动回零放电。如果耐压产生击穿放电时将自动断电保护，同时自动记录被击穿的电压和电流等信息，最后将结果上传至计算机，用户通过人机交互接口进行检定结果查看、报告生成等操作。试验流程如3.2所示。

图3.2 试验流程图

3.1高压电力设备自动控制及试验台

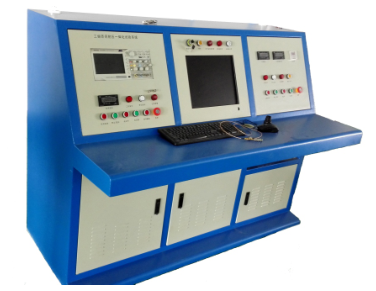

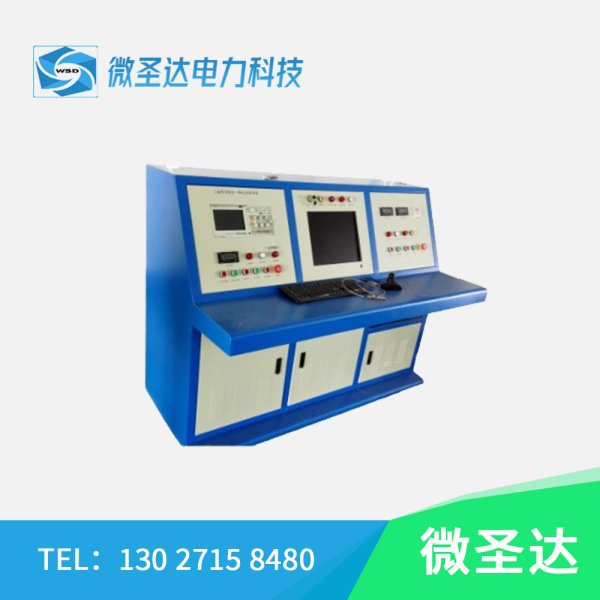

图3.3 自动控制及测量单元图

自动控制及测量单元由软件控制平台、全自动耐压测试仪、全自动绝缘电阻测试仪、手动控制箱和调压装置组成。试验时，通过上位机控制软件设置耐压值、漏电报警值、计时值等相关参数，然后对耐压仪、操作箱、调压器等进行控制，自动升压、到设定电压值时开始自动计时，同时监测每工位的漏电电流状况。当计时完成时将自动降压到零状态。当有耐压击穿情况时，系统将自动断电保护，同时记录被击穿的互感器。试验完成后将试验结果上传至计算机，用户通过人机交互接口进行检定结果查看、报告生成、打印等操作。将繁重的实验室工作变的轻松与愉快，大程度地提高了工作效率。台体设计开放性好，安全性高，用户可根据需求配置相应的升压器。

功能特点：

1)电力设备绝缘电阻测量;

2)电力设备工频耐压试验;

4)电力设备直流耐压试验;

5)自动调压：电机带动调压器调节输出，粗调加细调调压器配合，调节细度高，操作方便，噪音小。

6)自动测量：通过软件平台可以自动控制升压、自动定点、自动计时、自动检测、自动降压、自动保护等。

7)多重保护：具有门控闭锁保护、人员接近保护、调压器零位保护、过流过压保护、击穿放电保护等多重保护功能。

3.1.1、工频耐压试验技术指标

1)环境条件

◆输入电压：380V

◆输出电压：0~400V

◆电源频率：50Hz± 0.5Hz

◆额定容量：30KVA

◆环境温度：-5℃~ 40℃

◆相对湿度：小于70%

◆电源波形畸变系数：不大于5%

2)试验变压器

◆试验范围：0.5KV30KV

◆输入电压：0~400V

◆输出电压：AC:30KV;DC:1KV

◆二次电压：0~100V

◆输出容量：30KVA

3)全自动耐压测试仪

具有专业工业控制芯片DSP2803单片机控制，使它控制更加稳定、可靠;操作更加方便、大方、随心所欲;使用7寸大液晶屏显示,图像更加清晰、明亮。

◆输入电压：220V±10%

◆电源频率：50Hz± 0.5Hz

◆环境温度：-5℃~ 40℃

◆相对湿度：小于70%

◆测试电流：0~999mA

◆准 确 度:±5%

◆测量通道：1通道

3.1.2、绝缘电阻测试仪技术参数

具有专业工业控制芯片DSP2803单片机控制，使它控制更加稳定、可靠;操作更加方便、大方、随心所欲;使用7寸大液晶屏显示,图像更加清晰、明亮。

◆输入电压 ： 220V±10%

◆额定频率： 50Hz±0.5Hz

◆环境条件：温度(5～40)°C、湿度≤85%RH

◆控制方式：程控式自动升压

◆控制接口：RS232

◆测量范围：0~9999.9兆欧 (自动换挡)

◆测量电压：直流500~3000V(自动换挡)

◆测量精度：±5%

4.设备清单
