一?概述
高压互感器移动实验室系统对于现场电压、电流互感器提供了新的试验方式和手段。所有需要使用的测试仪器和设备都集中放置在试验车上，可以直接运输到试验现场，试验后又可以整体运回仓库，对设备管理、数据管理、数据传输、数据安全、报表输出、现场试验操作和控制等提供了新的思路和方法，对提高试验效率、降低现场工作强度等提供了帮助，经济效益明显。高压互感器移动实验室适用于任何电压等级变电站、供电现场电力设备常规性、诊断性试验，对运行中电气设备进行定期和不定期检测。
二?特点
（1）、该一体化标准融500kV0.05级标准电压互感器和500kV谐振式工频电压发生器于一体，可以对500kVCVT（电容式电压互感器）和GIS中的电磁式电压互感器实现自升压方式的误差检定。
（2）、同时，融3000A大电流发生器和3000A0.02级标准电压互感器于一体，能够对现场电流互感器实现自升流方式的误差检定。
（3）、配置的数据管理系统能够根据试验项目完成试验报告编制，具备自动完成规程要求的有关计算功能，对试验数据具有分析判断能力；
（4）、现场控制计算机（笔记本电脑）和现场设备无线通讯控制。
（5）、远程可视化和电子签字现场出报告。
（6）、大电流互感器检定时，通过使用液压升降平台或者可360°旋转的吊臂，将调压器、升流器升到最大限度接近被试品，更加减小回路长度和面积。
（8）、可根据经验采取误差影响最小的接入方式，高压引线的接入方式相对固定，由高压引线带来的测量误差的影响较小。
三、试验能力
本平台包括500kV电压互感器校验系统和500kV电流互感器校验系统。500kV 电压互感器校验系统电源能力为 350kV1A，系统容量为 350kVA，需要的电源容量不大于 50kVA，能够实现 550kV、500kV 和 220kV 系统电容量为 0～10000pF 的电压互感器的现场校验；500kV 电流互感器校验系统电源能力为 3600A40V、7200A20V，系统容量为 192kVA，需要的电源容量不大于 40kVA。
四、功能介绍
4.1 整体布置图

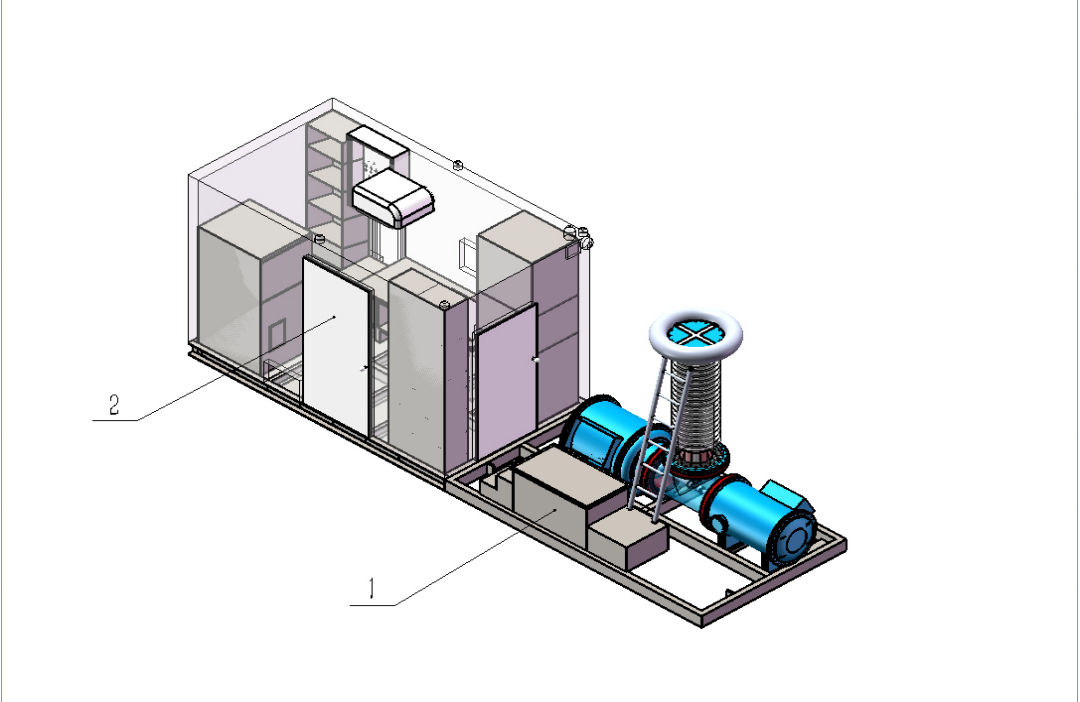

图 1 超高压 500kV 电压互感器一体化现场计量性能检测平台整体布置图
（1、电压部分；2、集装箱控制部分）

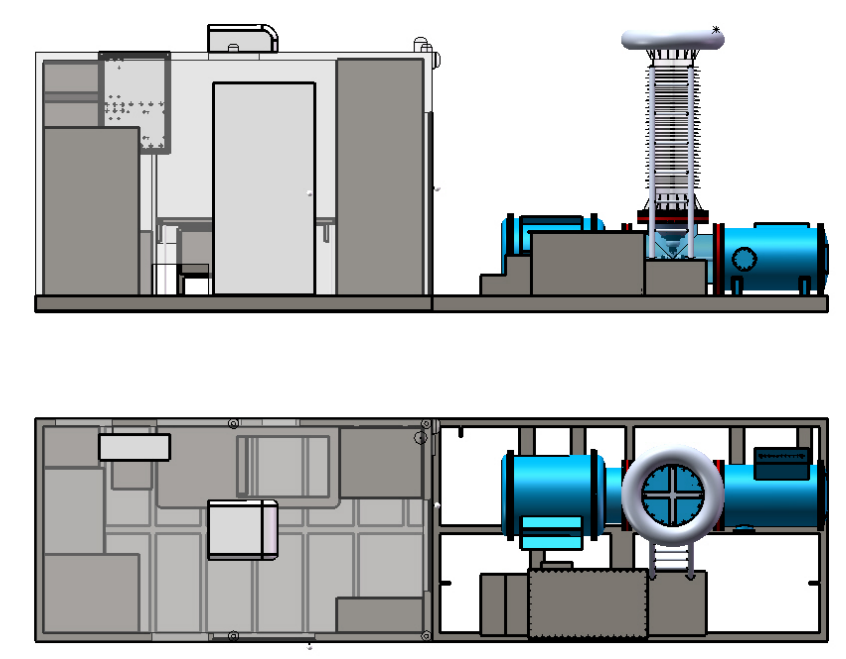

图 2 超高压 500kV 电压互感器一体化现场计量性能检测平台主视图和俯视图
4.2 电压部分
电压部分由标准电压互感器、升压试验变压器和补偿电抗器组成。标准电压互感器和 350kV1A 升压变压器采用一个套管输出，独立气室，采用盆式绝缘子封闭；补偿电抗器单独设计在一个与标准电压互感器和升压变压器不相连接的气室里，采用 SF6 气体绝缘。标准电压互感器、升压变压器和补偿电抗器整体采用防雨设计。标准电压互感、升压变压器的接地端采用绝缘柱分别单独引出，外部接地时根据试品的型式、位置采用更为合理的接地方式，防止地线干扰，避免标准电压互感器和被试电压互感器所施加的电压不一致。

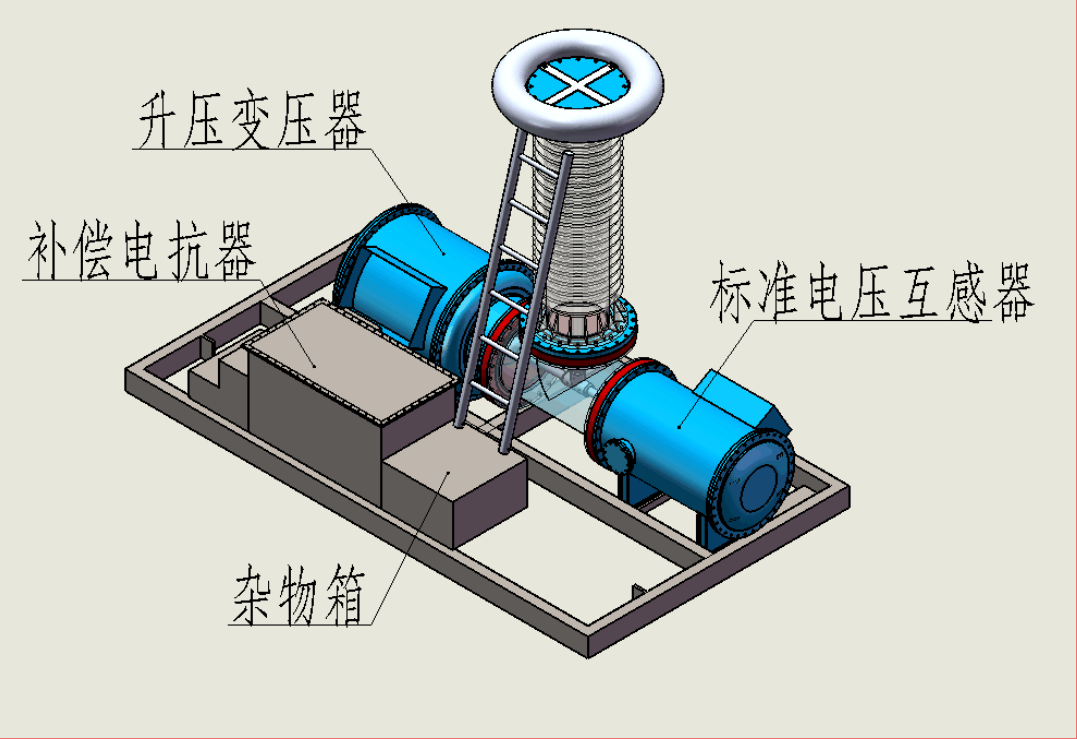

图 3 电压部分布置图
标准电压互感器一次电压为 550/√3 kV、510/√3 kV、500/√3 kV 和220/√3 kV,二次电压为 100/√3 V，铁芯选用 R 型铁芯，材质为 23ZH90，采用特殊工艺加工而成,整个铁芯是一条完整的硅钢带，没有接缝，可最大限度的减小磁阻。高压线包采用矩形结构和特殊自粘绝缘材料，保障误差的稳定性以及器芯的坚固，主绝缘为 SF6 气体绝缘；350kV 升压变压器为充气式试验变压器，一次电压为 350kV，一次电流为 1A，能够满足电容量不大于 10000pF 的 550kV、500kV 和 220kV 电容式电压互感器和 GIS 中的电磁式电压互感器的现场校验的电源需求；补偿电抗器分为 27 档，用该平台对 550kV、500kV 和 220kV 系统电容量为 0～10000pF的电压互感器的进行现场校验，不考虑系统有功消耗，理论上该平台需要的电源容量不大于 12kVA，综合考虑有功消耗，该平台对电源的要求不大于 30kVA。

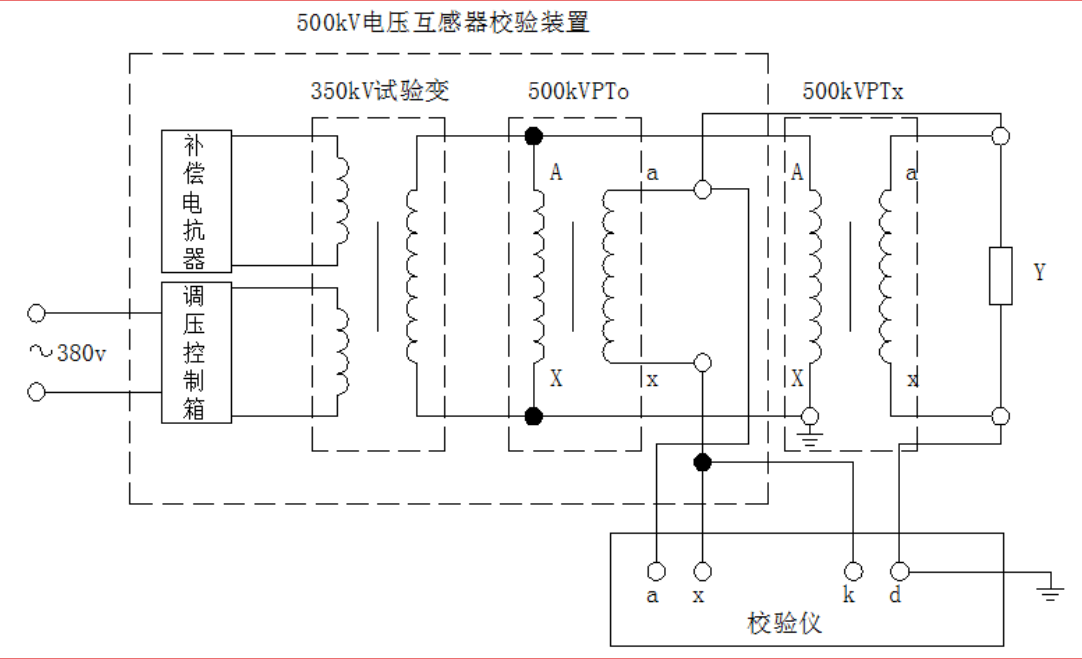

电压部分试验接线图（低端测差法）
4.3电流部分
电流互感器校验部分：电流互感器校验设备包括：校验仪、操作箱、升流器、电流互感器标准、电流负载箱、大电流导线、二次导线、电源线等，将电流互感器标准和升流器安装在360度可旋转的升降栏内，使一次连接线尽量的短，校验仪、负载箱、操作箱放在一起固定，将内部连线接好，到现场试验时将试验车停在被试电流互感器的下面，然后将升降机升起，尽量靠近被试品，再将一次大电流导线和被试品二次导线往车载设备连接即可试验。这将大大减少一次导线的长度，大大减小试验设备容量。也将显著减少劳动强度，提高工作效率，同时升流设备也会更安全、可靠、快速的升到额定值，使试验设备运行在一个良好的工作状态。
4.4 电流及电源和控制部分
电流及电源和控制部分采用集装箱设计。大电流电源输入电压为0～400V，输出电压为 20V3600A 的两个独立绕组，可以串联，也可以并联。串联时，系统输出为 40V3600A；并联时，系统输出为 20V7200A。补偿电容器分为 32 档，对应的被补偿容量是从 0kVA 至 186kVA，以 6kVA细度的连续 32 种补偿方式，补偿最大偏移量为 3kVA,不考虑有功消耗，系统需要的电源容量不大于 3kVA，综合考虑有功消耗，对电源的要求不大于 40kVA。大电流发生器输出端子排、电源输入端、二次线接入端均从集装箱外部引入，输入电源设置电压显示表。集装箱设有空调、窗户和照明。

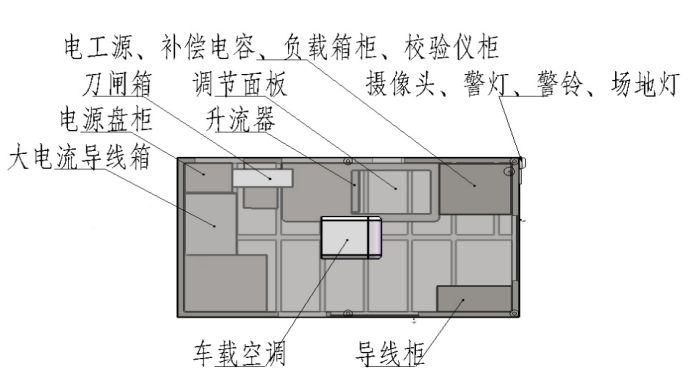

图4集装箱俯视图

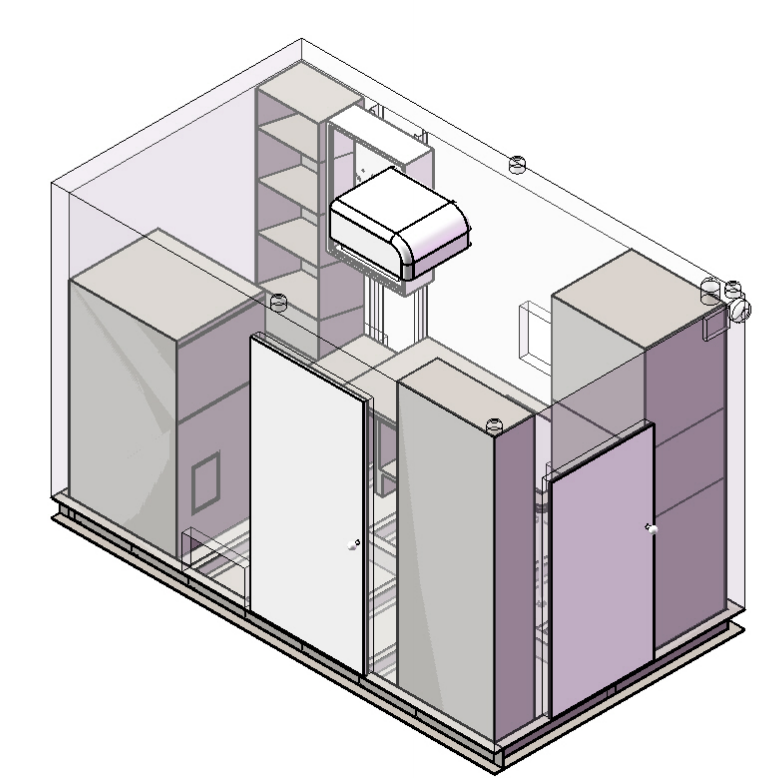

图 5 集装箱立面布置图
电工电源也采用主调压器带微调调压器，来提高调节细度，同时考虑细调电源能够正反向调节，设置正反向开关，其示意图如下:

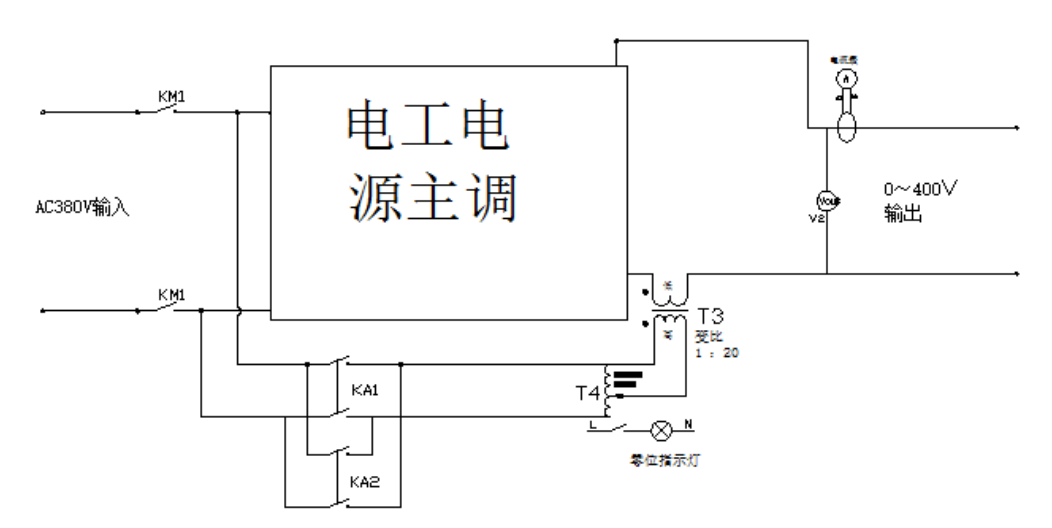

图 6电工电源原理图
五、技术指标
5.1 电压部分
系统参数：
A、电压标准部分：
一次电压：550kV/√3 、510kV/√3 、500kV/√3 、220kV/√3
二次电压：100/√3 V
准 确 度：0.05 级
二次负荷：0.07VA
功率因数：1.0
B、升压变压器部分：
容 量：350kVA
输入电压：400V
输出电压：350kV
输出电压：1A
绝缘耐压：360kV
C、补偿电抗器
补偿电抗器分为 27 档，可调范围为 0～350kVA，大大提高了补偿效率；采用固定式补偿电抗器，电抗器无机械运动部分，大大降低了试验时的工作噪音；采用接触器根据功率因数选择电抗器的档位。
5.2 电流部分
A、标准电流互感器
额定一次电流 200A、250A、300A、400A、500A、600A、750A、800A、1000A、1200A、1250A、1260A、1500A、2000A、2500A、3000A、3150A
额定二次电流 5A、1A
准确度 0.02级
额定二次负荷 2.5VA～50VA (二次电流5A) , cosφ=0.8
2.5VA～100VA (二次电流1A) , cosφ=0.8
B、升流器
输入电压：400V
输出电压：20V、40V
最大输出电流：7200A、3600A
系统容量：144kVA
C、补偿电容器
补偿电容器分为 32 档，对应的被补偿容量是从 0kVA 至 186kVA，以 6kVA 细度的连续 32 种补偿方式，补偿最大偏移量为 3kVA，大大提高了补偿效率；采用固定式补偿电容器，大大降低了试验时的工作噪音；采用接触器根据功率因数选择电容器的档位。
5.3 电源部分
A、电工电源
容 量：50kVA
输入电压：380V（两相）
输出电压：0～400V
细调电源容量：2.5kVA
细调电压：0～20V
细调细度：0.05V
